Umesto da neko ručno pregleda model, Solibri ga proverava po pravilima koja ste vi definisali – geometriju, klasifikaciju i podatke.

O SOFTVERU

Provera kvaliteta i koordinacija BIM modela

Solibri (ranije Solibri Model Checker) objedinjuje modele svih struka u jedan federisani IFC model i proverava ga po pravilima. Ne samo geometrijske kolizije, nego i ono što se teško uočava okom: da li prostorije imaju tražene atribute, da li su vrata na evakuacionom putu dovoljno široka, da li elementi nose informacije koje su ugovorene. Rezultat su primedbe sa sačuvanim prikazom, izveštaji i BCF razmena.

Solibri

Paketi

Starter, Essential, Advanced, Premium i Security+

Provera po pravilima

Predefinisana pravila od paketa Essential, sopstvena od paketa Advanced

Formati

IFC i Revit ulaz, BCF i Excel izlaz

MODEL LICENCIRANJA

Godišnja pretplata, po licenci

Zatražite ponudu

Šta Solibri rešava

Kontrola modela zavisi od toga ko je i koliko pažljivo gledao

Ručni pregled federisanog modela ne može se ponoviti isto dva puta, pa se ni kvalitet isporuke ne može garantovati.

Detekcija kolizija vraća veliki broj nalaza, od kojih su mnogi nebitni

Bez pravila o tome koje discipline se međusobno proveravaju i sa kojom tolerancijom, lista kolizija nije upotrebljiv skup zadataka.

Ugovoreni informacioni zahtevi se proveravaju tek kada je kasno

BIM plan izvršenja (BEP) traži određene atribute i klasifikacije, a bez alata to se proverava uzorkovanjem – ili nikako.

Ključne mogućnosti

Provera po pravilima, umesto po oku

Kontrola kvaliteta postaje ponovljiv postupak sa jasno definisanim kriterijumima. Skup pravila kancelarije predstavlja standard koji se dosledno primenjuje na svaki projekat i može se pokazati naručiocu kao dokaz postupka.

Tehnički detalj: Uz instalaciju dolazi više od 50 šablona pravila, iz kojih se konfigurišu konkretna pravila i grupišu u skupove pravila vezane za uloge.

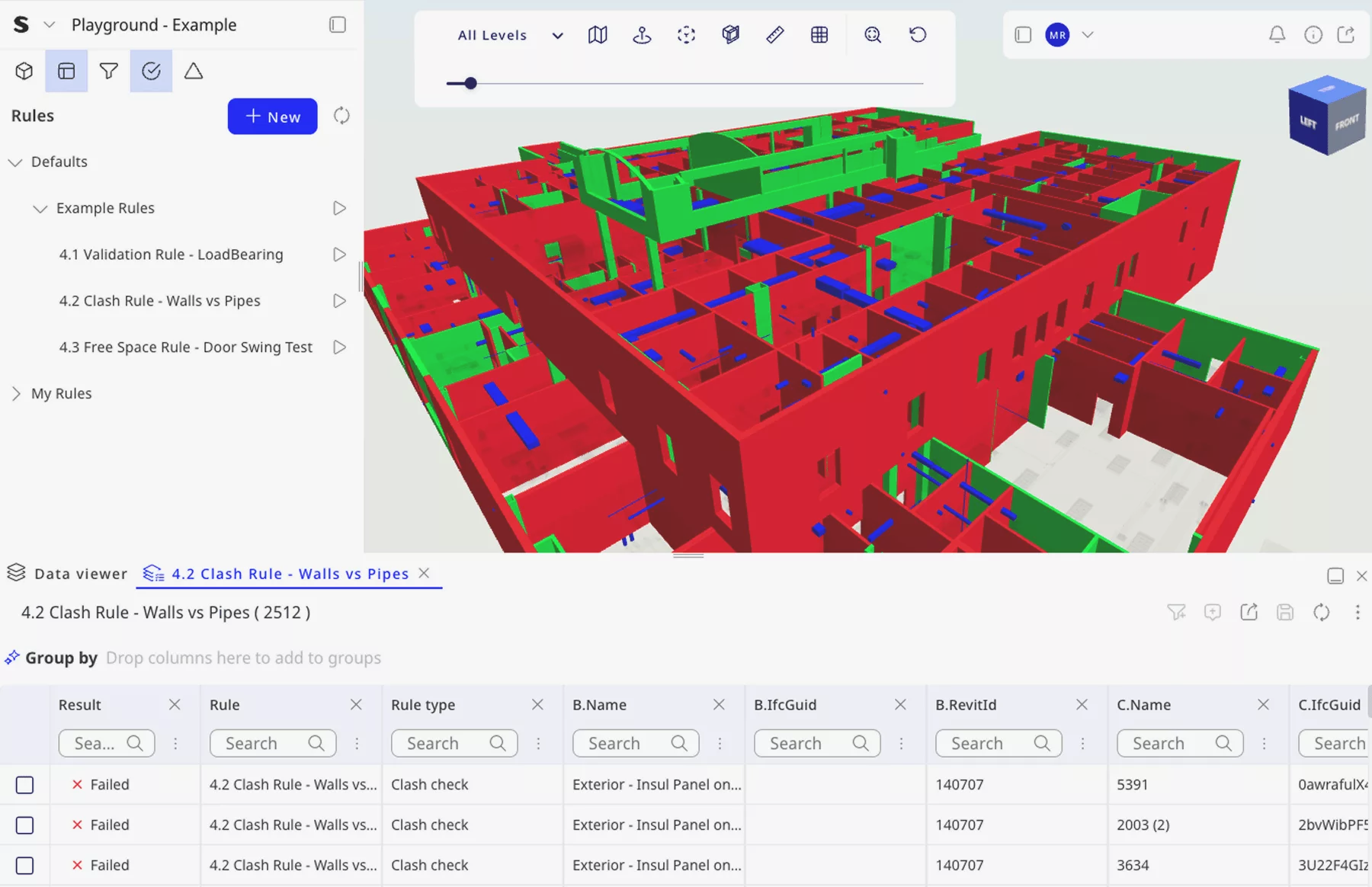

Provera modela po pravilima – skup pravila, rezultati i 3D prikaz u istom prozoru.

Matrica detekcije kolizija

Umesto liste svih kolizija, dobija se strukturiran skup zadataka po strukama, sa tolerancijama i odgovornim licem. To je razlika između izveštaja koji niko ne čita i zadatka koji se rešava.

Tehnički detalj: Matrica definiše međusobne provere disciplina; dostupna u višim paketima.

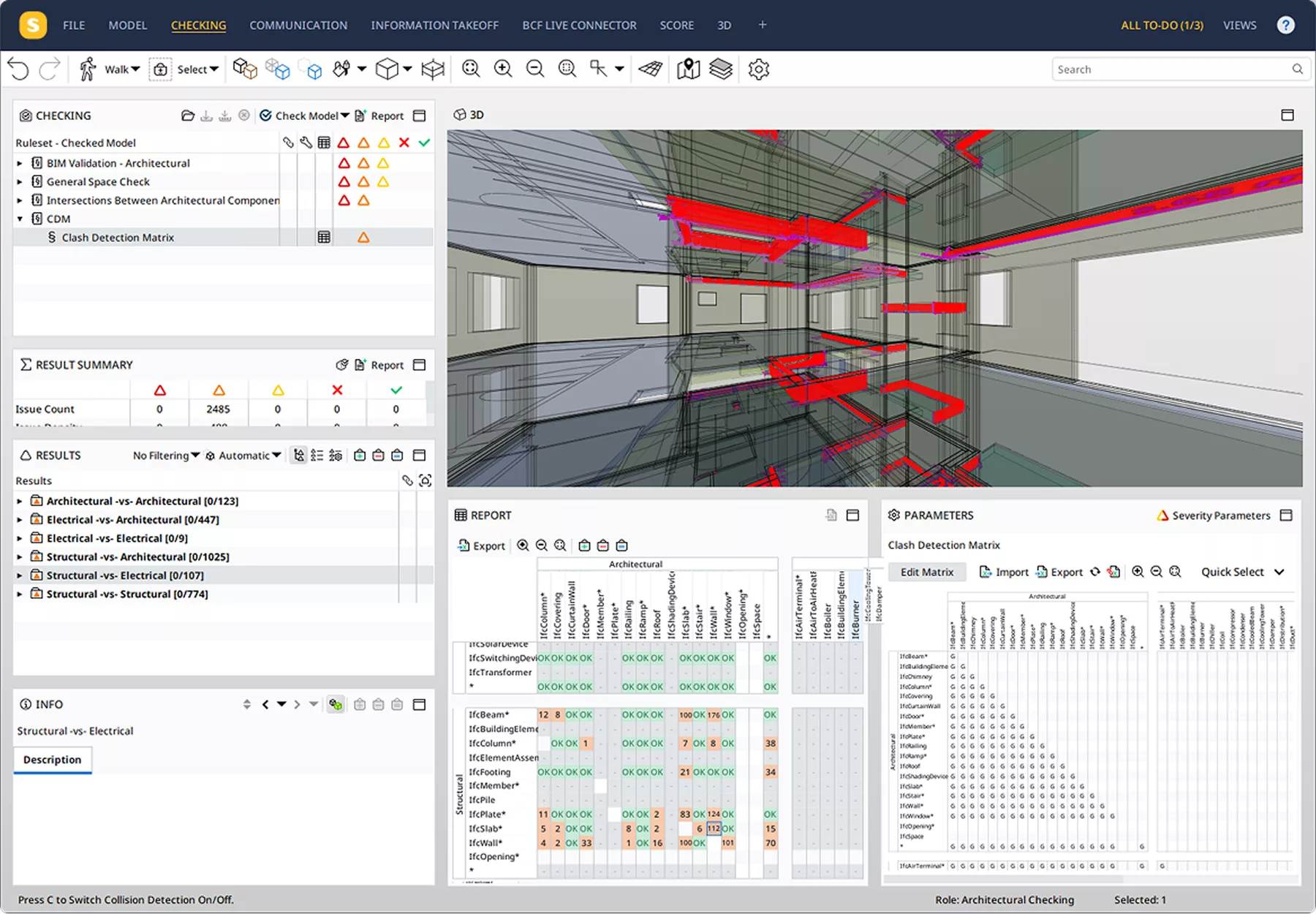

Matrica detekcije kolizija – koje kombinacije disciplina se proveravaju i sa kojom težinom.

Provere pristupačnosti, evakuacije i slobodnih prostora

Zahtevi koji se inače proveravaju ručno na crtežima proveravaju se na modelu, i ponavljaju se pri svakoj novoj verziji bez dodatnog rada.

Tehnički detalj: Šabloni obuhvataju pristupačne rute, rampe, vrata i stepenice, evakuacione puteve, požarne sektore i slobodne površine ispred elemenata. Provera se vrši prema pravilima koja korisnik definiše.

Provera informacija i izvod količina

Ono što je u ugovoru napisano kao informacioni zahtev može se proveriti formalno. Iz istog modela se izvlače i količine, po kriterijumima koje sami definišete.

Tehnički detalj: IDS validacija informacionih zahteva i Information Takeoff sa izvozom u Excel.

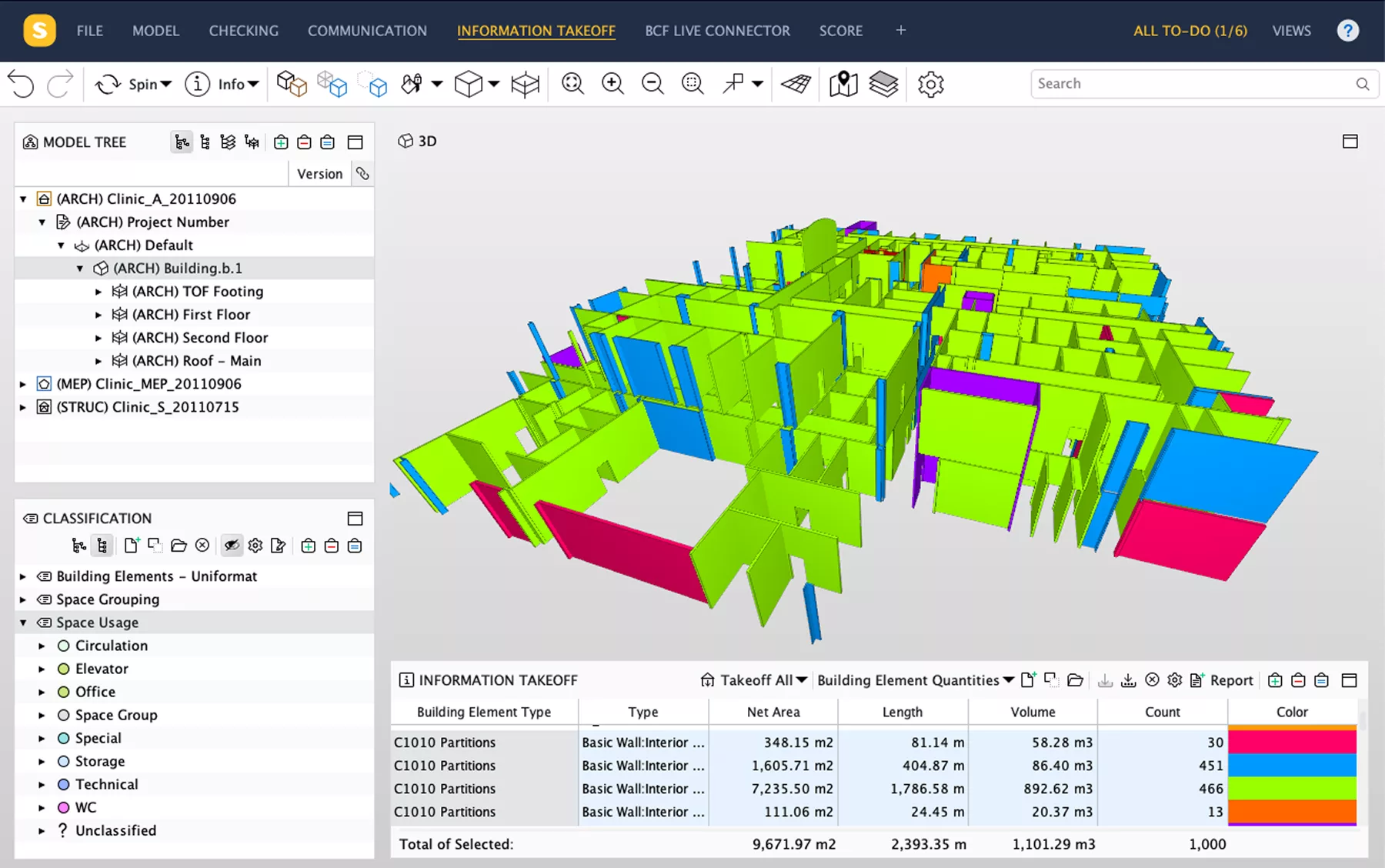

Information Takeoff – količine po tipovima elemenata, izvedene iz istog proverenog modela.

KOME JE NAMENJEN

BIM koordinatori i menadžeri

Federisanje modela, provera po pravilima i vođenje primedbi ka strukama – osnovna korisnička grupa.

Vođe projekta i glavni projektanti

Kontrola da isporuka odgovara ugovorenom obimu, pre nego što ode naručiocu.

Naručioci i revizori na strani investitora

Provera da isporučeni model odgovara traženom, bez oslanjanja na tvrdnju projektanta.

Javni sektor i kritična infrastruktura

Poseban paket radi potpuno izolovano, bez telemetrije i sa lokalnim čuvanjem podataka.

TIPIČAN RADNI TOK

Koordinaciona provera pred isporuku faze

Situacija: Četiri struke isporučuju IFC modele i treba utvrditi gde postoje kolizije, koliko su ozbiljne i ko ih rešava.
Radnja: Modeli se federišu, pokreće se skup pravila sa matricom kolizija, a nalazi se grupišu i dodeljuju.
Rezultat: Umesto velike liste kolizija, dobija se raspoređen skup zadataka po strukama, sa izveštajem u BCF-u i Excel-u.
Provera informacionih zahteva iz ugovora

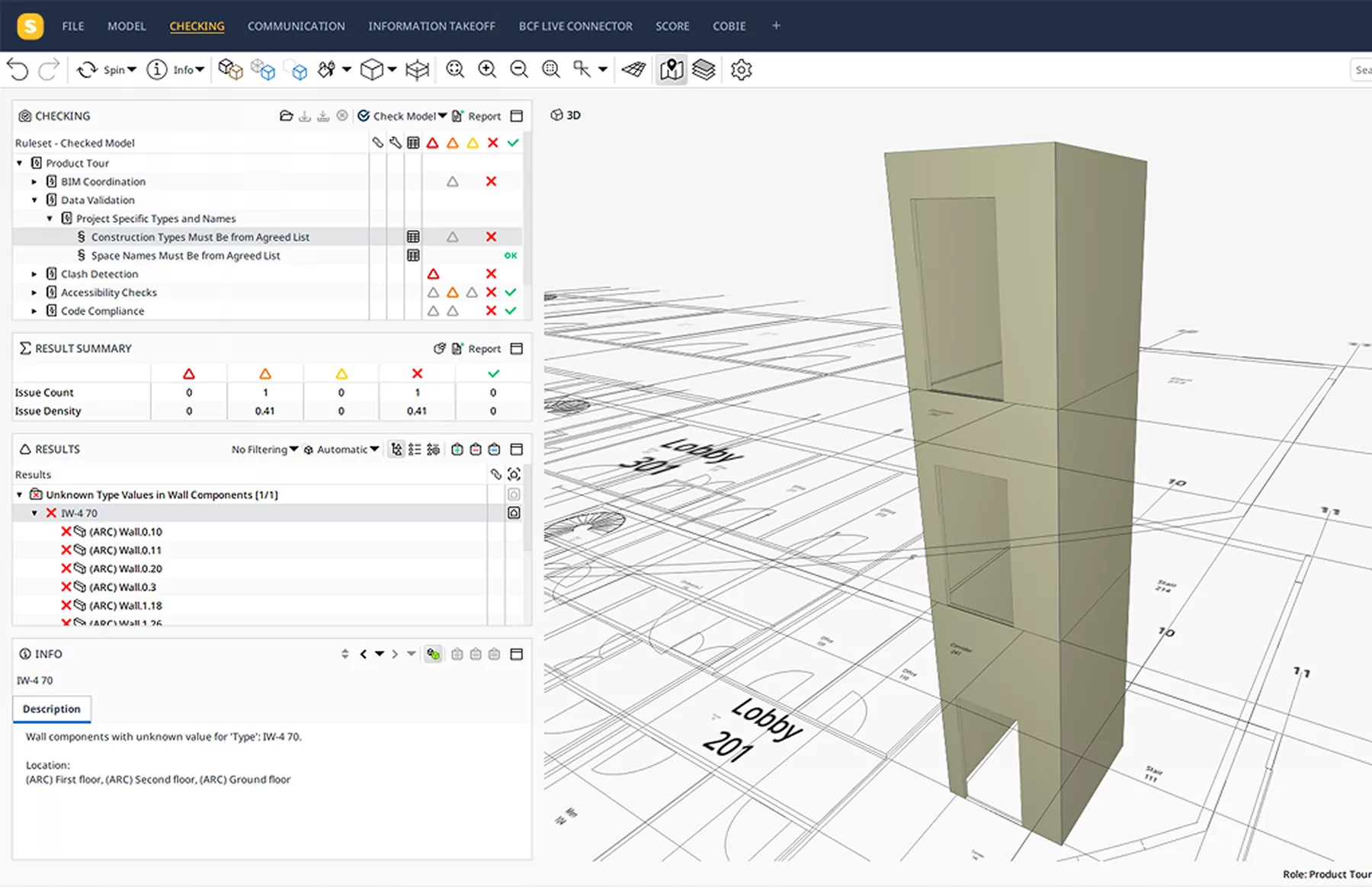

Provera informacija u modelu – nedostajuće i neusklađene vrednosti, sa lokacijom svakog nalaza.

Situacija: BIM plan izvršenja traži određene atribute, a provera se radi uzorkovanjem.

Radnja: Zahtevi se formalizuju kao IDS specifikacija i model se proverava automatski.

Rezultat: Formalan izveštaj o tome koji elementi ne ispunjavaju zahteve – dokument koji se prilaže uz isporuku.
Provera evakuacionih puteva i požarnih sektora

Situacija: Provera se radi ručno na osnovama, pa izmena u modelu ne povlači ponovnu proveru.
Radnja: Pravila se konfigurišu prema zahtevima projekta i pokreću pri svakoj novoj verziji modela.
Rezultat: Provera koja prati model, umesto jednokratnog pregleda pred predaju.

INTEROPERABILNOST

Solibri je nezavisan od proizvođača i autorskog alata: ne pravi model, nego proverava ono što drugi alati proizvedu.

IFC – Federisanje modela iz svih struka bez obzira na to u kom su alatu nastali. Podrška za IFC 2x3 i IFC 4, uz buildingSMART sertifikaciju za uvoz.
BCF – Primedbe izlaze u BCF-u i stižu do BCF menadžera u alatu u kojem projektant radi, sa sačuvanim prikazom i opisom.
Zajedničko informaciono okruženje (CDE) – Sinhronizacija sa BIMcollab, Trimble Connect, Dalux, Catenda, StreamBIM, Aconex, Bimplus i Autodesk platformama.
IDS – Formalna provera informacionih zahteva – najkonkretnija veza sa upravljanjem informacijama po ISO 19650.
Excel – Izvod količina i podataka po sopstvenim kriterijumima, u obliku koji se dalje obrađuje.
Platforme – Windows i macOS.

Praktična vrednost

Kontrola kvaliteta modela je posao koji svi priznaju da je važan, a retko ko ima način da dokaže da je urađen.

Kada se pregleda ručno, rezultat zavisi od toga ko je gledao i koliko dugo. Vrednost provere po pravilima nije brzina, nego to što kriterijum postoji izvan osobe koja proverava. Uz to se menja i priroda nalaza: kada je pravilo formulisano kao informacioni zahtev, otkriva se ono što provera kolizija ne otkriva – element bez klasifikacije, prostorija bez namene, oprema bez oznake. To su podaci koji kasnije nedostaju upravljanju objektom, a u 3D prikazu se ne vide.

POGLEDAJTE

Detaljan prikaz IDS radnog toka

Povezana rešenja

Autorski alat

BricsCAD BIM izvozi IFC, Solibri ga proverava – tipična kombinacija autorskog alata i alata za kontrolu kvaliteta.

Model instalacija

Instalacioni model je čest izvor kolizija; Solibri ga proverava naspram arhitekture i konstrukcije.

Upravljanje objektom

Solibri proverava da su podaci o opremi potpuni pre primopredaje; Spacewell ih koristi u fazi korišćenja objekta.
