Nacrtate osu sistema, a AX3000 je dimenzioniše hidrauličkim proračunom i iz nje generiše kompletnu 3D mrežu sa svim fitinzima.

O SOFTVERU

Projektovanje instalacija i energetski proračuni

AX3000 je porodica modula za projektovanje ventilacije, grejanja, vodovoda i kanalizacije, elektroinstalacija i sprinkler mreža. Radi kao plug-in unutar CAD okruženja koje već koristite, pa proračun i crtež nisu dva odvojena posla: dimenzionisanje se odvija u istom modelu u kojem nastaje dokumentacija. Namenjen je projektantima instalacija i stručnjacima za energetsku efikasnost kojima je važno da se svaka izmena mreže odmah odrazi i na proračun i na predmer.

AX3000

Moduli

Grejanje, elektroinstalacije, ventilacija i klimatizacija, vodovod i kanalizacija, temperaturna simulacija (add-on)

CAD platforma

ALLPLAN, BricsCAD (Pro ili viši) i AutoCAD

MODEL LICENCIRANJA

Po modulima, u paketu prilagođenom vašoj struci

Zatražite ponudu

Šta AX3000 rešava

Proračun i crtež se vremenom raziđu

Tabela u jednom alatu, crtež u drugom, i ručno usklađivanje pri svakoj izmeni rasporeda. Razmak između njih niko ne primeti dok se ne pojavi na gradilištu.

Modelovanje mreže troši vreme koje ne donosi vrednost

Ručno postavljanje svakog kolena, redukcije i spojnice zauzima veći deo dana, a projekat time ne postaje bolji.

Energetska analiza stiže posle odluke

Kada proračun zavisi od modela koji je neko ručno prepisao, rezultat kasni i lako zastari pre nego što uopšte utiče na izbor sistema.

Ključne mogućnosti

Easyline – od linije do gotove mreže

Sistem crtate jednostavnim linijskim komandama. Softver ga hidraulički dimenzioniše i sam generiše 3D geometriju sa fitinzima, armaturom i podešavanjima ventila. Možete i modelovati direktno u 3D i dobiti proračun, a dva pristupa se mešaju u istom projektu.

Tehnički detalj: Dimenzionisanje se zasniva na Darcy-Weisbach i Prandtl-Colebrook jednačinama.

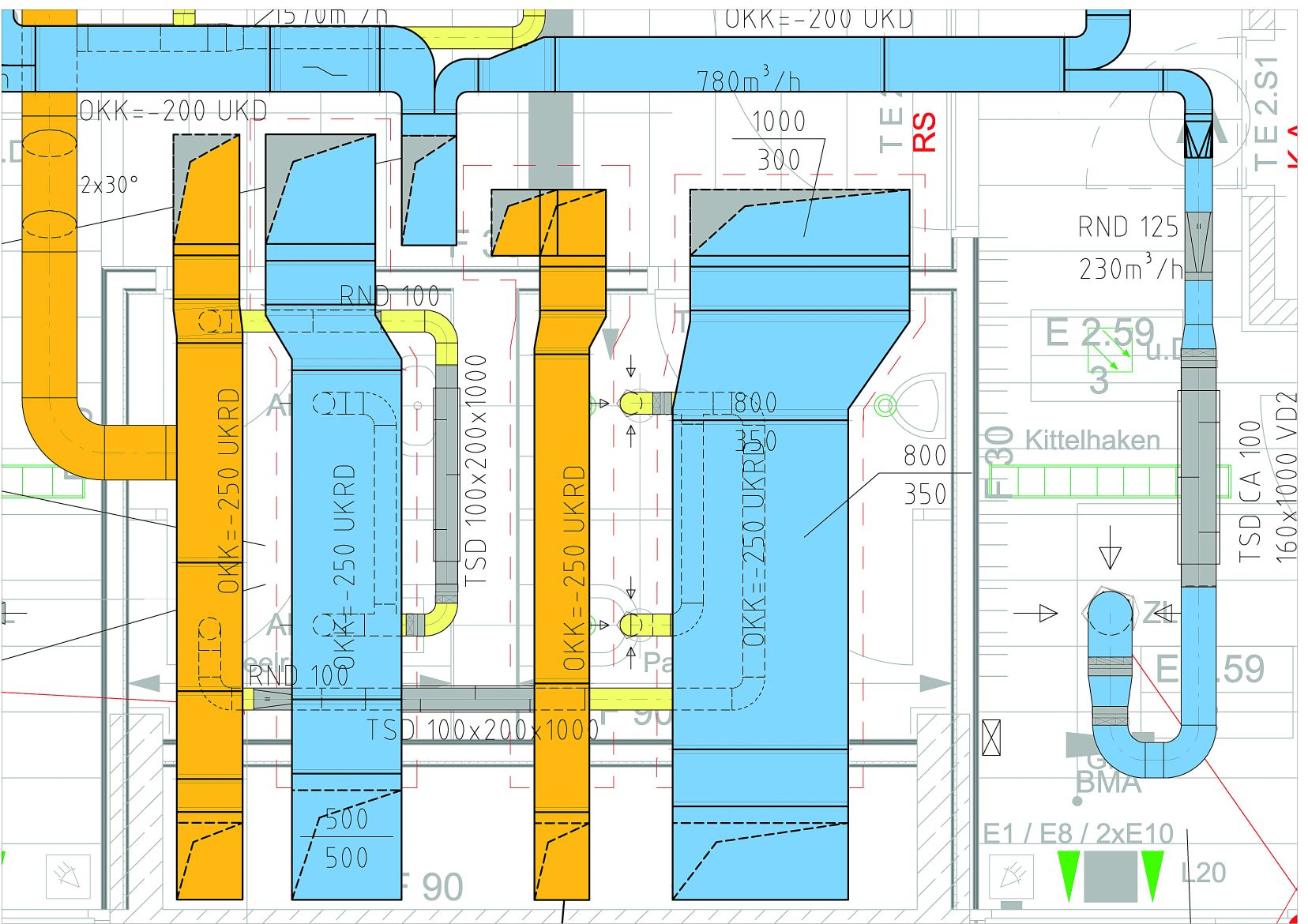

2D izvod iz AX3000 modela ventilacije: uz svaku deonicu stoje proračunati protok i dimenzija kanala.

Proračun je deo modela, ne zaseban proces

Nema izvoza u proračunski alat ni povratnog uvoza. Kada se promeni geometrija, menja se i proračun, pa ne postoji verzija crteža koja više ne odgovara brojevima.

Tehnički detalj: Modul za energetski sertifikat ima sopstveno računsko jezgro ugrađeno u CAD okruženje.

Razvodnik grejanja modelovan u AX3000 – geometrija, armatura i fitinzi nastaju iz dimenzionisane mreže.

Moduli po strukama, sa relevantnim standardima i smernicama

Svaka struka dobija alat koji poznaje njene norme, a svi moduli dele isti model i istu bazu podataka.

Tehnički detalj: Grejanje EN 12831 i VDI 6030 · Vodovod i kanalizacija DIN 1988-300 i EN 12056 · Ventilacija VDI 2081 · Stambena ventilacija DIN 1946-6 · Elektro DIN VDE 0298-4.

Detalj sprinkler mreže – spojnice i obujmice nastaju uz cevovod, bez ručnog postavljanja.

Izlazi do radionice i gradilišta

Iz istog modela nastaju predmer, specifikacije i podaci za proizvodnju – ne samo crteži. Izvođač dobija količine i proizvodne podatke usklađene sa dimenzionisanom geometrijom.

Tehnički detalj: Excel liste i predmer, liste fazonskih komada, CNC liste, i interfejsi za povezivanje sa mašinama za izradu kanala (Lockformer, Klimax).

KOME JE NAMENJEN

Projektanti termotehnike

Dimenzionisanje kanalskih i cevnih mreža, toplotno opterećenje i proračun buke – uz dokumentaciju iz istog modela.

Projektanti vodovoda i kanalizacije

Proračun sanitarne vode sa cirkulacijom i automatska konstrukcija kanalizacione mreže iz osa.

Stručnjaci za energetsku efikasnost

Potreba za energijom, ekonomska analiza mera i varijantno poređenje – izvedeni iz 3D modela, a ne iz zasebne tabele.

Izvođači i proizvođači elemenata

Predmontažni sklopovi, liste fazonskih komada i CNC izlaz čine model upotrebljivim i posle projektantske faze.

TIPIČAN RADNI TOK

Ventilacija poslovne zgrade

3D mreža ventilacionih kanala generisana iz dimenzionisanih osa.

Situacija: Arhitekta pomera pregradu treći put ovog meseca.

Radnja: Osa mreže se koriguje Easyline linijama; preseci, pad pritiska i 3D geometrija se preračunavaju.

Rezultat: Izmena zahteva jednu korekciju umesto pola dana ručnog usklađivanja kanala.
Sanitarna instalacija sa cirkulacijom

Situacija: Proračun tople vode se vodi u tabeli, a šema i izvođački crteži nastaju odvojeno.
Radnja: Modul za vodovod i kanalizaciju vodi proračun pitke vode sa cirkulacijom i automatski konstruiše kanalizaciju u modelu zgrade.
Rezultat: Šema, izometrija i proračun postaju jedan dokument u tri prikaza.
Priprema radioničke dokumentacije

Situacija: Izvođač traži liste fazonskih komada i podatke za mašinu za izradu kanala.
Radnja: Iz modela se generišu predmer, liste fazonskih komada sa grafičkim prikazom i CNC liste.
Rezultat: Prelaz iz projekta u proizvodnju bez prekucavanja i bez tumačenja crteža.

POGLEDAJTE

AX3000 Workflow

INTEROPERABILNOST

AX3000 radi unutar CAD platforme, pa se razmena sa ostatkom tima odvija u formatu koji tim već koristi.

DWG – Nema posredne konverzije, model ostaje u istoj datoteci u kojoj radi ostatak projektnog tima.
IFC i openBIM – Razmena sa drugim disciplinama odvija se kroz matičnu BIM platformu, koja ima sopstveni IFC uvoz i izvoz. Isto važi i za proveru kolizija.
VDI 3805 – Automatsko preuzimanje podataka proizvođača grejnih tela – bez ručnog unosa kataloga.
DIALux – Dvosmerna razmena za proračun osvetljenja, uz korišćenje knjige prostorija.
Proizvodni interfejsi – Lockformer, Klimax i CNC liste – model ide direktno u radionicu.

Preporuka: AX3000 + BricsCAD

AX3000 nije vezan za jednu CAD platformu: proizvođač ga isporučuje kao plug-in za ALLPLAN, BricsCAD Pro ili viši, i AutoCAD, uz istu funkcionalnost i međusobnu kompatibilnost podataka. Izbor platforme je vaša odluka, ne tehničko ograničenje proizvoda.

BSI nudi obe komponente, pa je kombinacija AX3000 + BricsCAD kancelarijama koje tek biraju osnovu često najpraktičnija: DWG ostaje radni format za ceo tim, BricsCAD BIM donosi IFC izvoz i alate za proveru kolizija koje AX3000 nema, a modul za energetski sertifikat radi na toj platformi. Ovo je preporuka zasnovana na iskustvu u implementaciji, a ne uslov za rad AX3000.

Praktična vrednost

Najveći deo grešaka u projektima instalacija ne nastaje zato što je neko pogrešno izračunao presek. Nastaje zato što proračun i crtež u nekom trenutku prestanu da opisuju isti sistem.

Kada je proračun svojstvo modela, rizik od takvog razilaženja se smanjuje. Praktična posledica nije samo brzina – menja se odnos prema izmenama. Kada preračunavanje mreže zahteva jednu korekciju umesto pola dana, projektant može da ispita više varijanti umesto da zadrži prvo prihvatljivo rešenje. A predmer i podaci za radionicu izlaze iz iste geometrije koja je dimenzionisana, pa izvođač dobija količine i podatke usklađene sa crtežom.

Povezana rešenja

CAD i BIM osnova

Jedna od matičnih platformi za AX3000; donosi IFC izvoz i proveru kolizija koje AX3000 sam ne radi.

Provera modela

Provera instalacionog modela naspram arhitekture i konstrukcije, pre nego što projekat izađe iz kancelarije.

Pregled i potpisivanje

Pregled, merenje i potpisivanje instalacione dokumentacije, uz koordinaciju revizija sa izvođačem.

SLEDEĆI KORAK

Razmišljate
da uvedete AX3000 u svoj tim?

BSI tim prolazi kroz vaše projekte i predlaže module i CAD platformu, a zatim preuzima licenciranje, obuku i tehničku podršku.
