Isti DWG, isti LISP, iste komande – a odatle put ka 3D modelu, BIM-u i IFC isporuci, bez zamene kompletnog radnog toka.

O SOFTVERU

2D crtanje, 3D modelovanje i BIM u DWG-u

BricsCAD radi nativno u DWG formatu: fajlove otvara i snima direktno, bez konverzije. Ista aplikacija pokriva 2D dokumentaciju, 3D modelovanje, BIM sa IFC izvozom, geodetske alate i mašinsko projektovanje – razlika je u paketu, ne u instalaciji. Namenjena je kancelarijama sa velikom arhivom DWG crteža i naviknutim timom, koje žele postepen prelazak na BIM bez napuštanja postojećeg načina rada.

BricsCAD

Paketi

Lite, Pro, BIM, Mechanical i Ultimate

MODEL LICENCIRANJA

Trajna licenca ili pretplata, pojedinačna ili mrežna

Operativni sistemi

Windows, macOS i Linux

Probna verzija

30 dana, sa svim funkcijama (Ultimate)

Zatražite ponudu

POGLEDAJTE

BricsCAD na delu

Šta BricsCAD rešava

Zamena CAD-a znači gubitak godina rada

Šabloni, blokovi, LISP rutine i navike tima su investicija koja se ne vidi u budžetu, a najskuplja je stavka svake migracije.

BIM se doživljava kao prekid, a ne kao korak

Prelazak na novu BIM platformu često podrazumeva promenu načina modelovanja i reorganizaciju postojećeg radnog toka. Zbog toga migracija usred tekućeg projekta može biti zahtevna.

Pretplata bez izbora ne odgovara svakoj kancelariji

Nemogućnost kupovine trajne licence i vezivanje licence za imenovanog korisnika su realne prepreke kod planiranja na duži rok.

Ključne mogućnosti

Nativni DWG, bez konverzije

Postojeći crteži se otvaraju i snimaju u formatu u kojem su nastali. Nema uvoza, nema izlaznog formata, nema gubitka pri povratnoj razmeni sa saradnicima koji rade u drugim alatima.

Tehnički detalj: DWG 2021 do R11/12, sa odgovarajućim DXF varijantama. LISP radi u svim paketima.

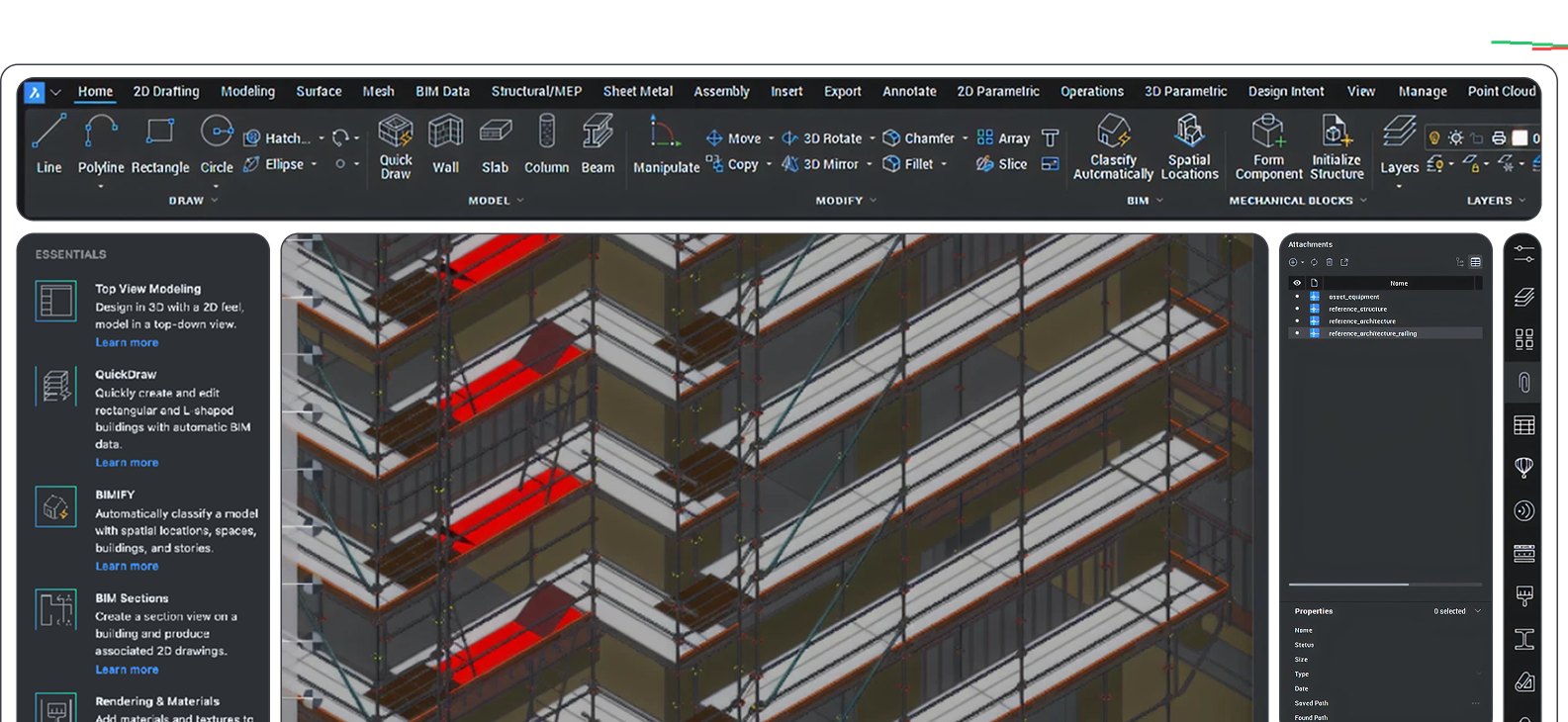

BricsCAD BIM – model objekta u nativnom DWG okruženju, bez konverzije formata.

BIMIFY – model se klasifikuje, ne modeluje iznova

Model napravljen kao skup 3D solida pretvara se u BIM model: elementi dobijaju klasifikaciju, prostorne lokacije i profile. Prelazak na BIM se može desiti usred projekta koji je počeo u 2D-u.

Tehnički detalj: Komanda BIMIFY klasifikuje solide u zidove i ploče, blok reference u prozore i vrata, i dodeljuje zgrade, etaže i prostore. Paketi BIM i Ultimate.

IFC izvoz za javne nabavke

Model se predaje u otvorenom formatu, sa svojstvima i klasifikacijom – uslov na sve većem broju javnih i međunarodnih tendera. Izvozni dijalog prikazuje šta se tačno izvozi pre nego što fajl ode naručiocu.

Tehnički detalj: Uvoz IFC2x3, IFC4, IFC4x1 i IFC4x3; izvoz IFC2x3, IFC4 i IFC4x3. BCF panel, IDS XML, uvoz Revit .rvt i .rfa.

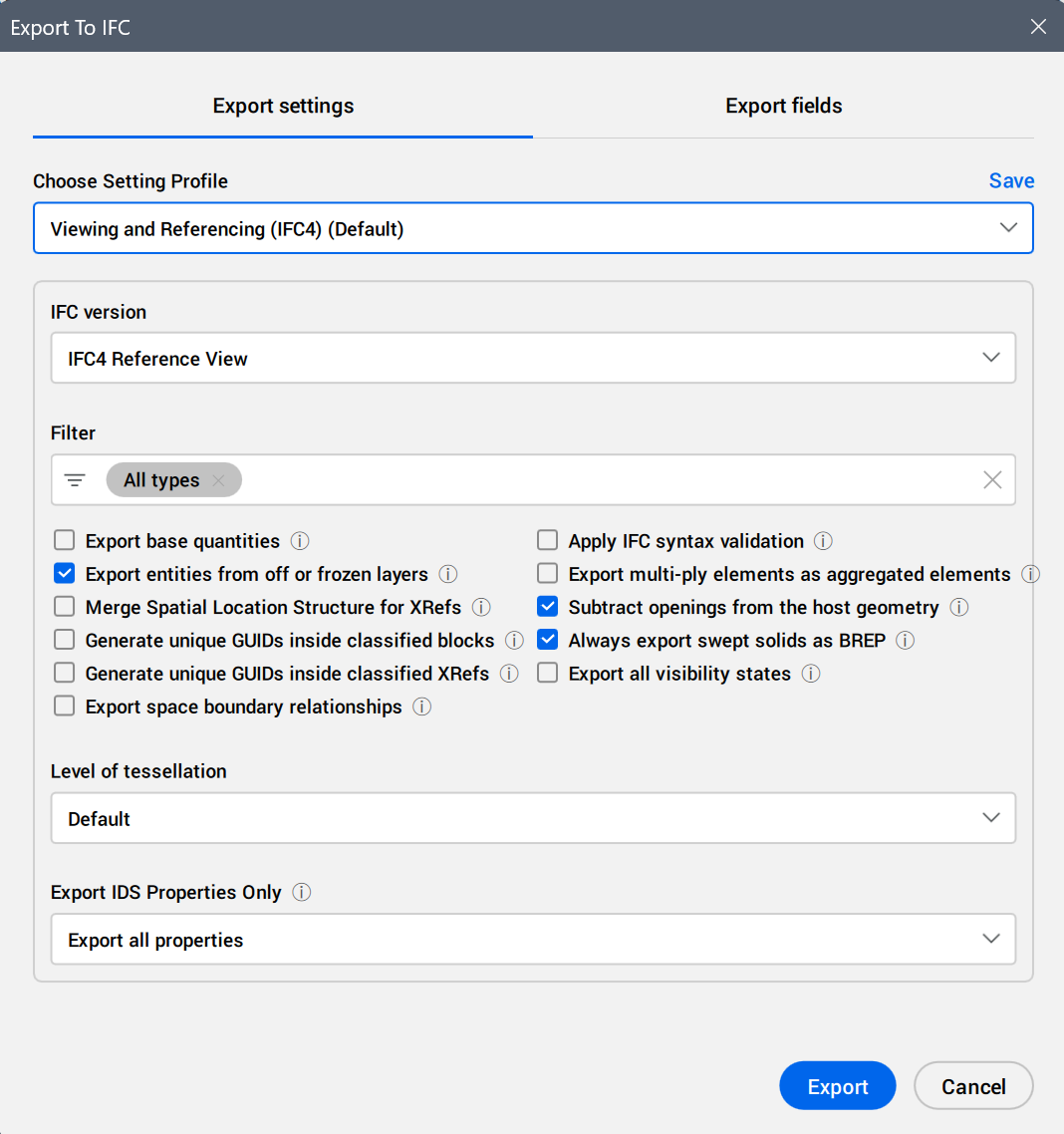

Dijalog Export To IFC – izbor IFC verzije (IFC4 Reference View), filtera i opcija izvoza.

Licenciranje koje se prilagođava kancelariji

Kupuje se onako kako firma posluje – trajno ili pretplatom, po radnom mestu ili mrežno. Licence su vezane za kompaniju, ne za pojedinca, pa odlazak zaposlenog ne blokira radno mesto.

Tehnički detalj: Jednogodišnja i trogodišnja pretplata, kao i trajna licenca. Single i Network. Podrška za poslednje četiri verzije.

KOME JE NAMENJEN

Arhitektonski biroi

2D dokumentacija, prelazak na 3D i BIM u istom alatu, i Scan-to-BIM za rekonstrukcije i adaptacije.

Konstrukteri

Modelovanje čeličnih profila i AB elemenata sa automatskim generisanjem nacrta, preseka i izgleda.

Projektanti instalacija

Modelovanje kanala i cevovoda kao klasifikovanih elemenata klase IfcFlowSegment, kao osnova za AX3000 ili MagiCAD.

Geodetski inženjeri i inženjeri infrastrukture

TIN modelovanje terena, osovine, profili i koridori – u paketu Pro i naviše, ne samo u Ultimate-u.

ŠTA BRICSCAD ZNAČI ZA VAŠU DISCIPLINU

Arhitektura
Konstrukcije
Instalacije

2D dokumentacija, 3D modelovanje i BIM u istom alatu, bez menjanja formata. BIMIFY pretvara postojeći 3D model u BIM model, pa prelazak može da se desi i usred projekta koji je počeo u 2D-u. Scan-to-BIM podržava rekonstrukcije i adaptacije, a IFC izvoz predaju modela naručiocu.

Modelovanje čeličnih profila i armiranobetonskih elemenata, sa automatskim generisanjem nacrta, preseka i izgleda iz modela. Izmena u modelu povlači izmenu u dokumentaciji, pa se nacrti ne usklađuju ručno.

Kanali i cevovodi se modeluju kao klasifikovani elementi (IfcFlowSegment), pa model može da posluži kao osnova za proračun u AX3000 ili MagiCAD-u. Razmena sa ostatkom tima ide kroz DWG i IFC, bez posrednih formata.

TIPIČAN RADNI TOK

Kancelarija sa arhivom od hiljada DWG crteža

Situacija: Migracija traži prenos šablona, blokova, stilova i LISP rutina.
Radnja: BricsCAD otvara postojeće fajlove direktno i izvršava postojeće LISP rutine; prilagođavanja se migriraju.
Rezultat: Nema konverzije arhive. Time se trošak prelaska više usmerava na upoznavanje sa razlikama u radu nego na potpuno učenje alata iz početka.
Rekonstrukcija iz laserskog snimka

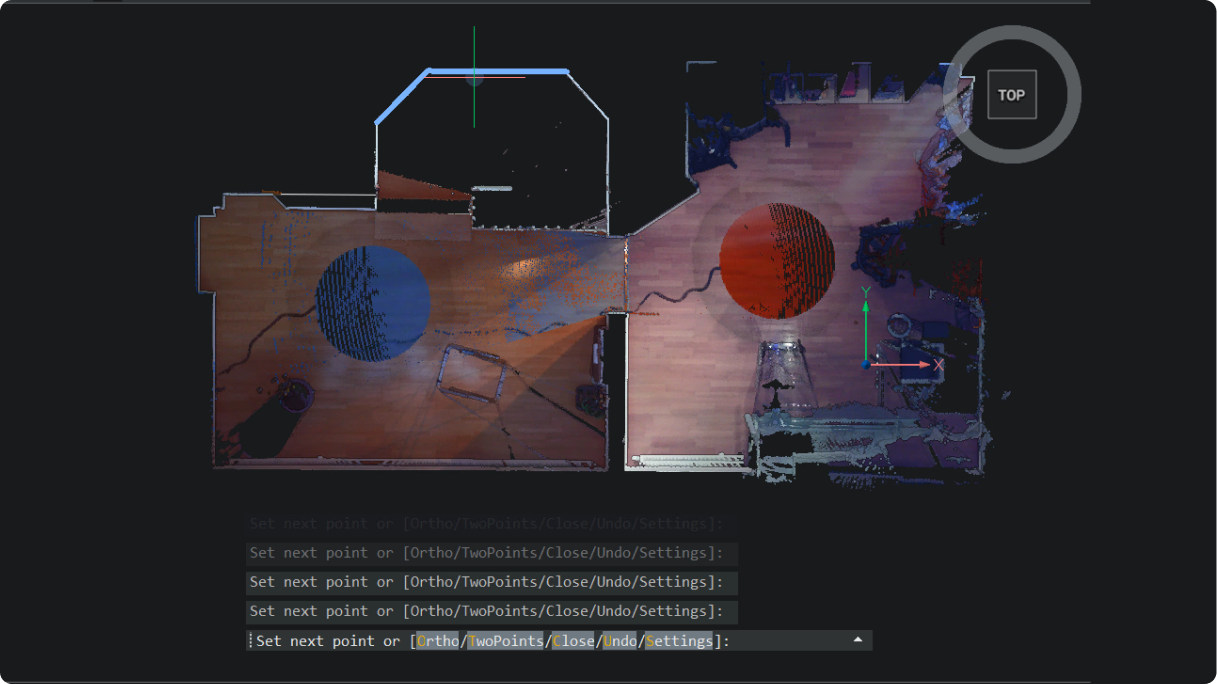

Scan-to-BIM: 2D polilinije se iscrtavaju direktno po oblaku tačaka.

Situacija: Snimljeno stanje postoji kao oblak tačaka i neko ga ručno precrtava.

Radnja: Četiri komande prepoznaju etaže i prostorije i generišu zidove, otvore i ploče.

Rezultat: Iz snimka nastaje klasifikovan model. Projektant proverava i koriguje umesto da crta.
Predaja modela na tenderu koji traži IFC

Situacija: Tender traži IFC sa definisanim svojstvima, a model je nastao kao skup 3D solida.
Radnja: BIMIFY klasifikuje model; svojstva se uređuju, a izvozni dijalog prikazuje sadržaj izvoza sa filterima.
Rezultat: IFC datoteka sa klasifikacijom i svojstvima, uz kontrolu nad onim što se predaje.

INTEROPERABILNOST

BricsCAD je namerno građen tako da se uklopi u zatečeni ekosistem, umesto da traži da se ostatak lanca prilagodi njemu.

DWG – Radni format, ne format za razmenu. Nema koraka konverzije ni pri otvaranju ni pri snimanju.
IFC i BCF – Model izlazi u otvorenom formatu, a primedbe se razmenjuju kroz BCF panel. IFC se može uvesti i kao XRef podloga.
Revit – Uvoz .rvt projekata i .rfa porodica, rad sa datotekama dobijenim iz Revita bez Revit licence.
Oblaci tačaka – Nativno učitavanje svih uobičajenih formata, uključujući Leica formate, bez zasebne licence.
Zajedničko informaciono okruženje (CDE) – Nativni konektori ka Autodesk Construction Cloud i Bentley ProjectWise, uz Bricsys 24/7 kao zaseban CDE proizvod.
Platforme – Windows, macOS i Linux iz istog instalatera. Na Apple silicon računarima radi kroz Rosetta 2.

Praktična vrednost

Većina kancelarija ne odustaje od BIM-a zato što ne razume metodologiju, nego zato što svaki predloženi put traži da se u istom kvartalu promene alat, format, način modelovanja i način naplate – dok tim istovremeno završava tekuće projekte.

BricsCAD razdvaja te odluke. Format ostaje DWG, komande ostaju prepoznatljive, a BIM se uvodi kada to zahtevi projekta opravdaju, na modelu koji već postoji. Za javne nabavke to znači nešto vrlo prizemno: IFC isporuka postaje izvodljiva iz radnog toka koji kancelarija već ima.

Povezana rešenja

Instalacije i proračuni

Radi kao plug-in nad BricsCAD Pro ili višim paketom; zajedno pokrivaju projektovanje instalacija sa proračunima.

Provera modela

BricsCAD izvozi IFC, Solibri ga proverava – tipična kombinacija autorskog alata i alata za kontrolu kvaliteta.

Koordinacija u VR-u

Zvanična integracija sa BricsCAD-om; model iz BricsCAD-a se u VR-u pregleda sa celim timom.

SLEDEĆI KORAK

Razmišljate
da uvedete BricsCAD u svoj tim?

BSI tim prolazi kroz vaše projekte, predlaže odgovarajući paket i preuzima licenciranje, prelazak sa postojećeg CAD-a, obuku i podršku.
