Ceo tim ulazi u model u prirodnoj razmeri – a primedba nastaje na licu mesta i odlazi u zajedničko informaciono okruženje (CDE) kao BCF primedba.
Vrex je platforma za koordinacione sastanke unutar BIM modela. Učesnici se povezuju iz VR naočara ili sa običnog laptopa, kreću se kroz federisani model u razmeri 1:1 i zajedno razgledaju ono što se na ekranu teško objasni. Ono što se uoči ne ostaje u zapisniku: primedba se kreira u samoj sesiji, sa sačuvanim prikazom, oznakom i merenjem.
Model se rotira na ekranu, neko traži pravu etažu, neko ne razume šta je preseklo šta. Rasprava počinje tek kad je vreme već potrošeno.
Investitor, budući korisnici prostora, timovi održavanja i inspekcijske službe učestvuju u donošenju važnih odluka, iako uglavnom ne rade u BIM alatima.
„Onaj kanal u hodniku na drugom spratu“ u zapisniku ne znači mnogo, i vraća se kao pitanje umesto kao zadatak.
Nije potrebno da svi imaju VR opremu. Deo tima ulazi iz naočara, deo sa običnog računara, a sesija je ista. To je razlika između pilot-projekta i alata koji tim zaista koristi.
Tehnički detalj: Vrex PRO radi i kao desktop pregledač i kao PC-VR klijent; postoji i verzija za samostalne Meta Quest naočare, uz strimovanje iz oblaka.

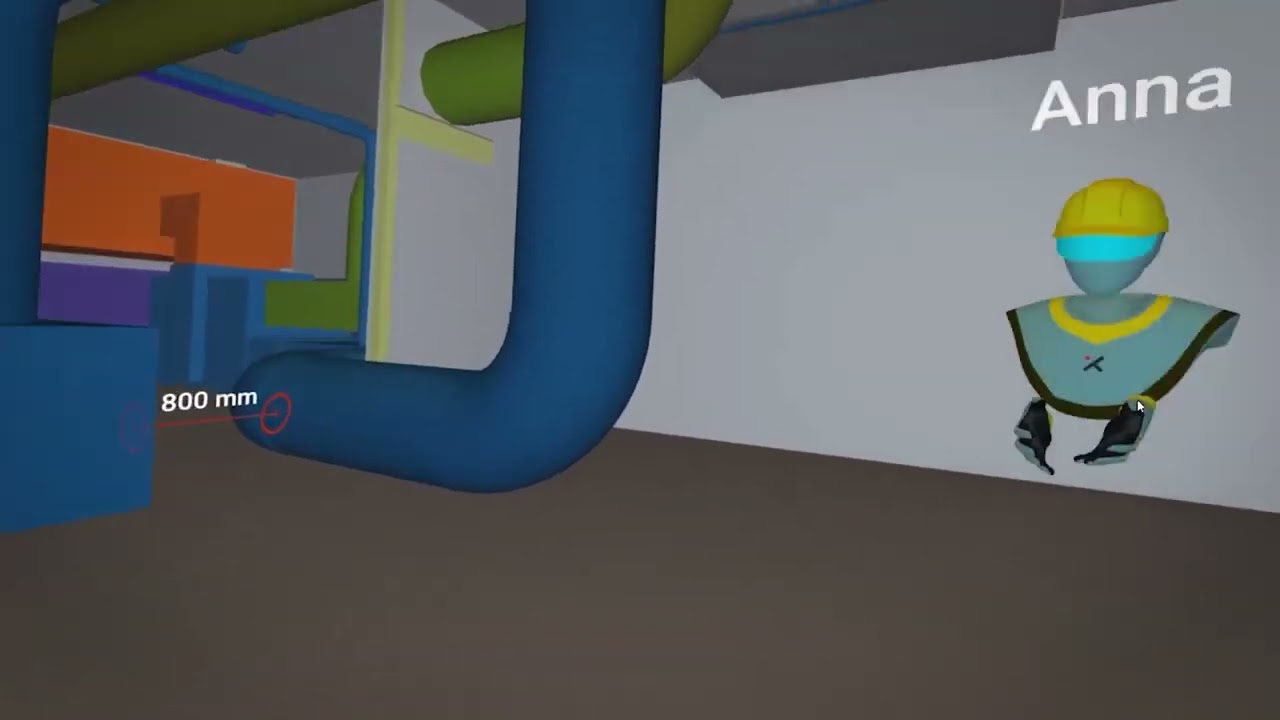

Merenje direktno u sceni (800 mm) tokom sesije; model je učitan preko Bimplus integracije.
Zapisnik nastaje tokom sastanka, u obliku koji projektant može direktno da otvori. Primedba nosi položaj kamere, stanje vidljivosti elemenata, oznaku i merenje.
Tehnički detalj: Izvoz u BCF 2.1 i 3.0, uz sinhronizaciju u realnom vremenu sa Autodesk Construction Cloud, BIMcollab, Dalux, Catenda, StreamBIM, Aconex i Bimplus.

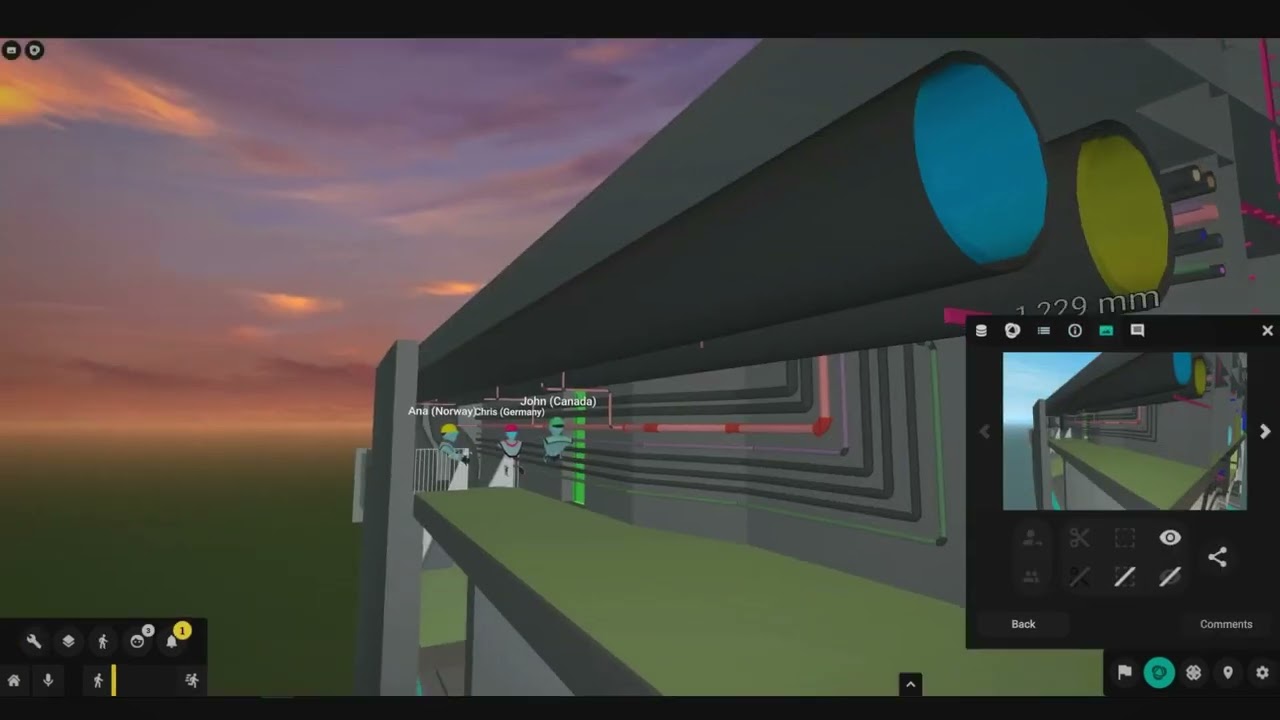

Koordinacioni sastanak u Vrex-u – učesnici u istom modelu, sa panelom za primedbe i merenjem u sceni.
Snimljeno stanje se preklapa sa projektovanim modelom u prirodnoj razmeri, uz zadržanu tačnost snimka. Odstupanje se vidi, a ne izračunava.
Tehnički detalj: Nativni format je E57; za RCP radne tokove koristi se izvoz kroz Autodesk ReCap.

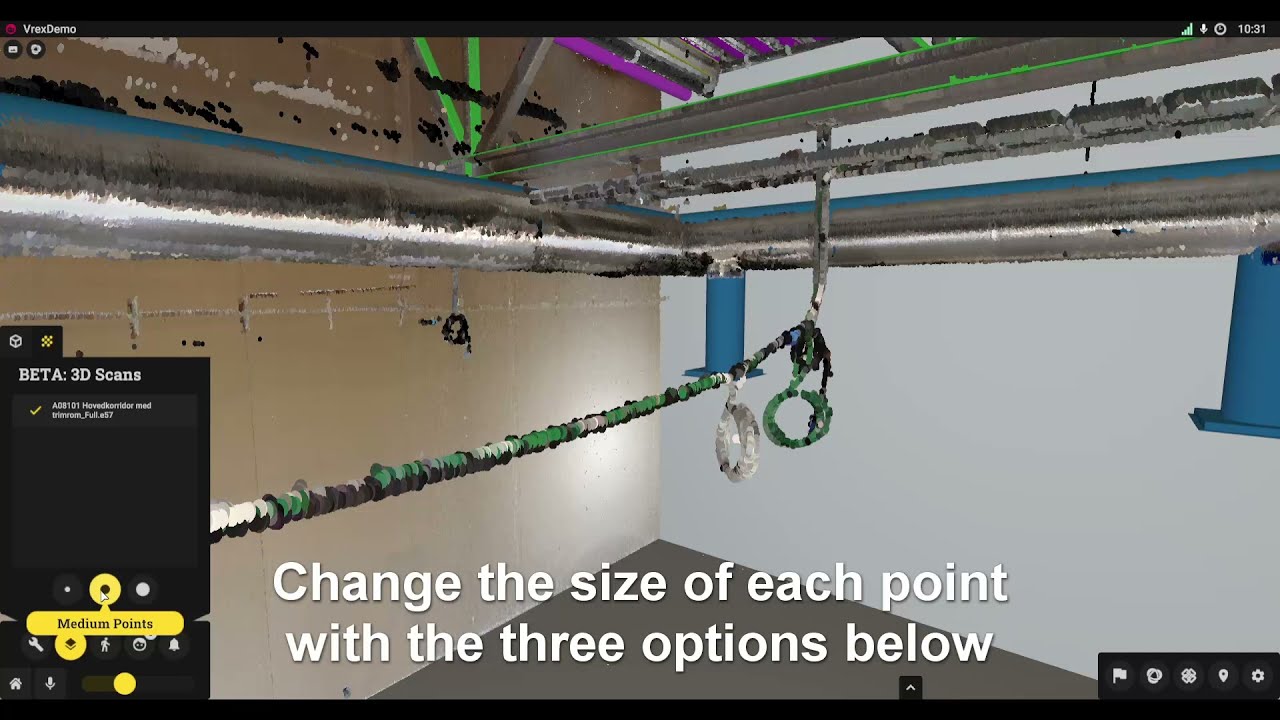

Upravljanje oblacima tačaka u Vrex sceni – panel 3D Scans.
Veliki infrastrukturni i industrijski modeli predstavljaju poseban izazov za VR okruženja. Vrex koristi strimovanje geometrije i upravljanje nivoima detalja kako bi omogućio rad i sa kompleksnim federisanim modelima.
Tehnički detalj: Strimovanje geometrije, LOD kategorizacija i otpremanje datoteka do 25 GB.
Vode sesiju i dobijaju primedbe u BCF-u koje se automatski sinhronizuju sa CDE-om koji tim već koristi.
Provera izvodljivosti i redosleda montaže pre izlaska na gradilište, i poređenje snimljenog stanja sa projektom.
Prolaze kroz objekat pre nego što je izgrađen i odlučuju na osnovu doživljaja prostora, ne tumačenja crteža.
Ljudi koji će objekat koristiti mogu da ga provere dok su izmene još jeftine.
Situacija: Investitor treba da potvrdi raspored, ali na crtežu ne vidi problem koji će posle isporuke biti skup.
Radnja: Federisani IFC model se učitava u projekat; projektant vodi sesiju, ostali prate iz naočara ili sa laptopa.
Rezultat: Odluka se donosi na sastanku, a ne u sledećem krugu revizije.
Situacija: Projekat je koordiniran i bez kolizija, ali izvođač pita može li se oprema uneti i ima li mesta za servis.
Radnja: Izvođač i projektant zajedno prolaze kroz prostor, koriste merenje i preklapanje.
Rezultat: Pitanja izvodljivosti se rešavaju u projektantskoj fazi, gde koštaju najmanje.

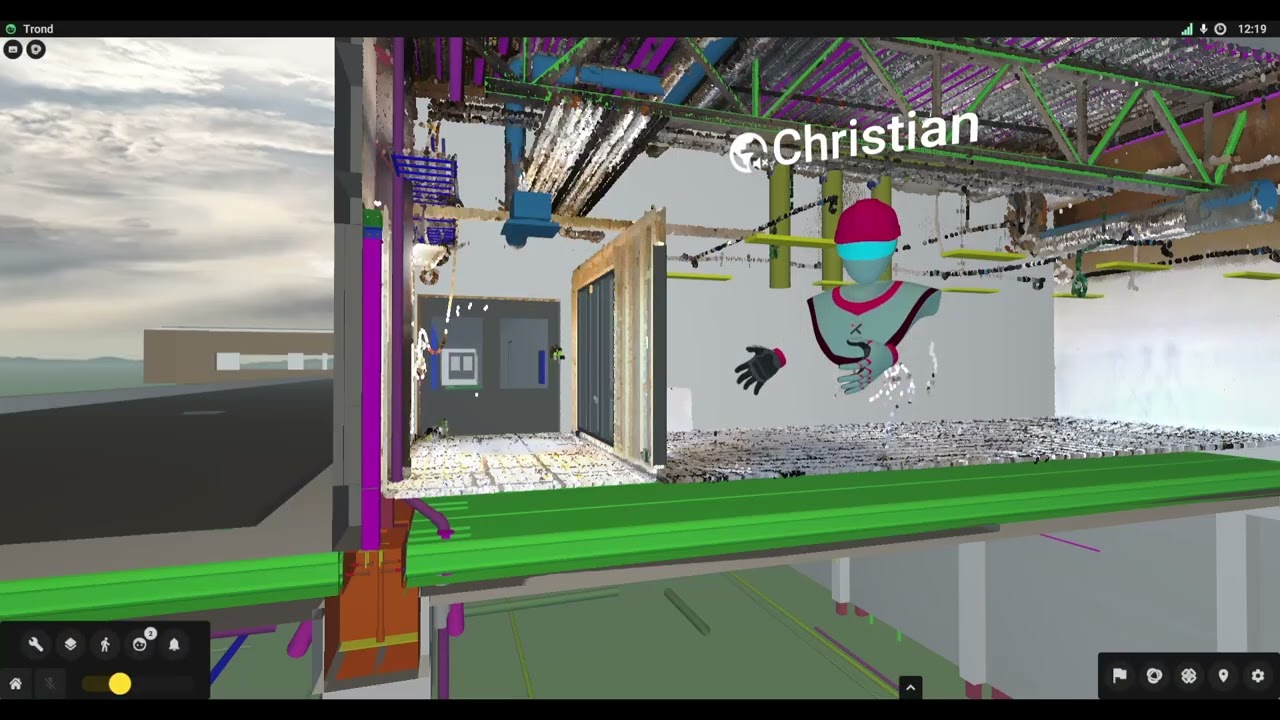

Oblak tačaka izvedenog stanja i projektni model prikazani zajedno.
Situacija: Objekat je delimično izveden; treba utvrditi odstupanja pre nastavka radova.
Radnja: E57 snimak se učitava direktno i preklapa sa modelom; svako odstupanje se dokumentuje kao primedba sa merenjem.
Rezultat: Zapisnik sa sačuvanim prikazima, spreman za slanje izvođaču - umesto opisnog izveštaja.
Vrex nije autorski alat i ne traži da se model prilagodi njemu – ulazi u postojeći lanac razmene.
IFC – Direktno učitavanje federisanih modela iz svih struka, bez pripreme i bez konverzije u prezentacioni format.
BCF – Primedbe izlaze u BCF 2.1 i 3.0 i stižu do BCF menadžera u alatu u kojem projektant radi.
CDE i platforme za upravljanje primedbama – Autodesk Construction Cloud i BIM 360, BIMcollab, Dalux, Catenda Hub, StreamBIM, Aconex, Newforma Konekt, Bimplus i BricsCAD.
Navisworks – Preko dodatka ulaze i DWG, RVT, STEP, Rhino, SketchUp i drugi formati.
Oblaci tačaka – Nativni E57, bez pretvaranja u mrežu.
Hosting – AWS u EU regionu. Podržani su SSO i tiha instalacija za veće IT sredine.
Najskuplje greške u projektima retko su greške u proračunu. To su odluke donete uz nesporazum – neko je mislio da razume crtež, potvrdio je, i to se otkrilo kad je već izvedeno.
Zajednički pregled u modelu ukida pretpostavku da svi za stolom vide istu stvar. Kad investitor prođe kroz prostor, njegova primedba prestaje da bude načelna. Kad izvođač uđe u mašinsku sobu, pitanje o pristupu opremi dolazi pre montaže. A primedba koja sadrži sačuvani prikaz i merenje ne mora se objašnjavati – što skraćuje krug u kojem se u praksi gubi najviše vremena.
BSI pomaže pri proceni obima, licenciranju i uvođenju VR-a u tim – što je pre svega pitanje procesa, a tek onda opreme.
